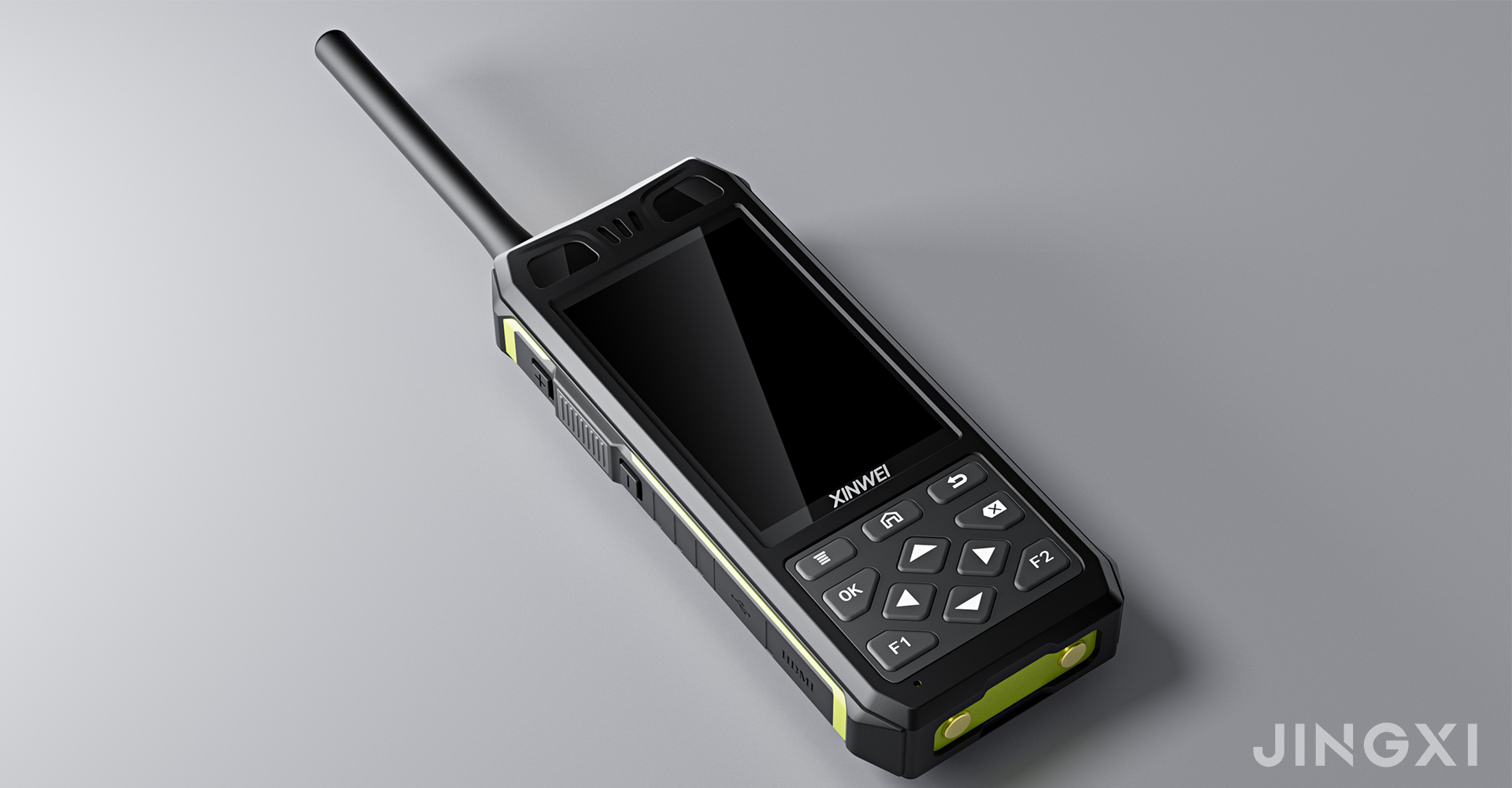

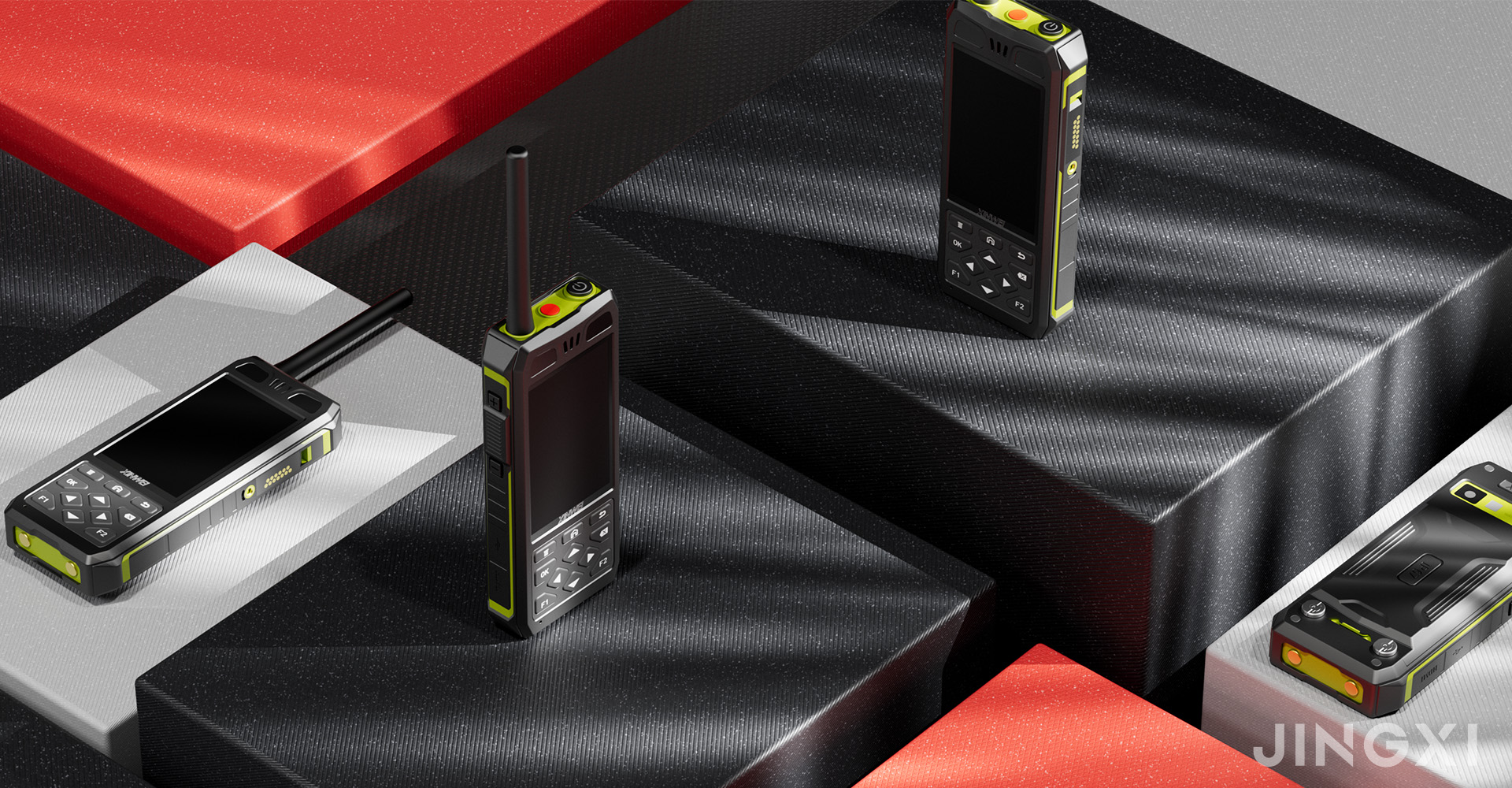

三防手持机设计要点和设计方法
在特种电子设备领域，三防手持机作为工业级移动终端的代表产品，其设计体系需严格遵循IP67防护标准。这类设备通过复合防护技术实现防水、防震、防尘三大核心功能，其中防水性能主要体现在机体左右壳体的精密密封设计，涵盖按键区域、电池仓、传感器、受话器等核心功能模块；防震性能则通过高刚性结构件与缓冲系统的协同作用实现，包含增强型按键组件、防护盖板及内部元器件的抗震封装。防尘性能作为防水设计的衍生特性，通过精密装配工艺自然达成防护等级要求，系统化设计方案需从三个维度展开深度优化：
一、人体工程学结构创新
在功能实现基础上，设计团队需构建三维空间优化模型。通过CFD仿真分析优化内部元器件布局，确保射频模块、处理器、电源系统等核心部件的电磁兼容性与热管理平衡。采用双色注塑工艺打造一体化骨架，既保证结构强度又实现0.3mm级密封间隙控制。特别针对手持操作界面，设计符合亚洲手型的曲面握持结构，在保障操作便利性的同时，通过加强筋分布优化提升30%的抗扭刚度。
二、复合材料应用体系
防护外壳采用PC+20%玻璃纤维增强材料作为基材，其弯曲模量可达3200MPa，较普通工程塑料提升40%。软胶防护层选用拜耳TPU 80AP10医用级材料，通过双物料注塑工艺实现刚柔耦合。在易跌落区域创新采用蜂窝状软胶缓冲结构，经跌落试验验证，1.5米高度六面跌落通过率达100%。密封系统采用热熔压合工艺，在USB接口、耳机孔等开孔部位应用液态硅胶二次成型技术，构建0.2mm微距密封层。
三、全流程防护验证体系
产品设计阶段即建立三维仿真模型，通过FEM有限元分析预测结构弱点。样机测试包含：
环境适应性测试：IP68防水认证（1.5米水深浸泡2小时）、-20℃~60℃温湿度循环
机械可靠性测试：1.2米自由跌落（混凝土地面）、2000次1米微跌落
化学防护测试：盐雾试验（48h 5%NaCl）、溶剂接触测试（ISO 180标准）
寿命测试：按键寿命100万次、滚筒测试500循环
针对不同应用场景，设计规范分为三个等级：
户外型：侧重基础防护与续航能力，采用可拆卸电池方案
工业型：强化电磁屏蔽与扩展接口防护，支持本安型电路设计
军用型：实现全密封无螺丝结构，工作温度范围扩展至-40℃~75℃
在工艺创新方面，引入激光焊接技术替代传统螺丝固定，使整机密封面减少60%。声学器件采用防水透声膜组件，在保持MIC灵敏度的同时实现IPX7防护。光学模组通过真空镀膜工艺，在镜头表面形成0.05mm防护涂层，兼顾透光率与抗刮擦性能。
最终设计方案需通过产品全生命周期管理（PLM）系统验证，从概念设计到量产阶段建立32道质量门管控，确保防护性能衰减率低于5%/年。这种系统化设计方法不仅满足GB/T 4208-2017国家标准，更通过模块化设计实现防护等级与制造成本的平衡，为特种行业提供可靠的移动终端解决方案。
